電泳槽是凝膠電泳系統的核心部分，其系統的迅猛發展主要也是體現在電泳槽上。根據電泳的原理，凝膠都是放在兩個緩沖腔之間，電場通過凝膠連接兩個緩沖腔。緩沖液和凝膠之間的接觸可以是直接的液體接觸，也可以間接通過凝膠條或?yàn)V紙條。管狀凝膠電泳和垂直板狀電泳大多采取直接液體接觸方式。這種方式可以有效地使用電場，但在裝置設計上有一些困難，如液體泄漏，電安全和操作麻煩等問題。水平板狀電泳槽大多通過間接方式，用濾紙橋搭接以及最近使用緩沖液制作的凝膠條和濾紙條搭接，即半干技術，后種方式使裝置簡化，操作也大大方便。

電泳槽分類

圓盤電泳槽：有上，下兩個電泳槽和帶有鉑金電極的蓋。上槽中具有若干孔，孔不用時，用硅橡皮塞塞住.要用的孔配以可插電泳管（玻璃管）的硅橡皮塞。電泳管的內徑早期為5～7mm，為保證冷卻和微量化，現在則越來越細。

垂直板電泳槽：垂直板電泳槽的基本原理和結構與圓盤電泳槽基本相同。差別只在于制膠和電泳不在電泳管中，而是在兩塊垂直放置的平行玻璃板中間。

水平電泳槽：水平電泳槽的形狀各異，但結構大致相同。一般包括電泳槽基座，冷卻板和電極。

電泳槽配置

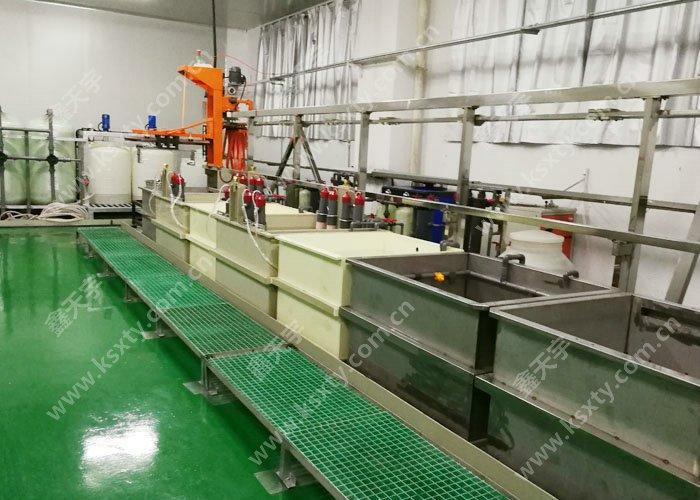

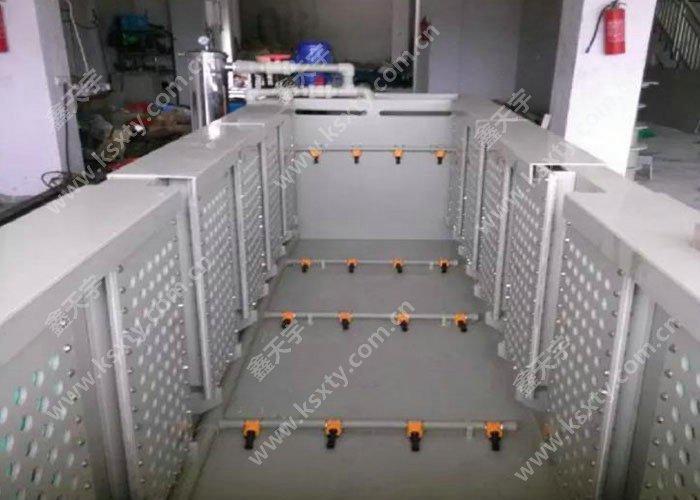

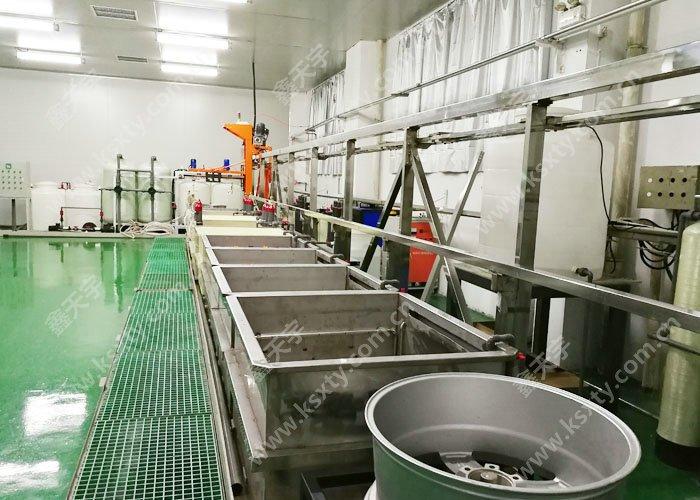

槽體采用PVC塑料或PP純塑板槽。電泳槽體應由二部分組成；主槽（工作槽），溢流槽（加料槽），另外應配備循環過濾系統級加熱，冷卻及溫控系統，溢流槽的寬度約為主槽的1/6，便于安裝加熱，冷卻管。為了防止涂料沉淀，電泳主槽底部采用斜面設計。

電泳主槽的寬度=2*（100-300）+零件的寬度+極板與槽壁的距離。*2（100-200）——表示兩邊電泳板與零件的最小距離為100-200，對于大平面零件，應大于200mm；電泳槽長度=掛具加零件的總寬度+（50至100mm）*2+溢流槽寬度；（50至100）—表示零件距離底壁50-100mm。
